오프 축 포물선 거울의 특징

축외 거울의 핵심 특성은 초점 분리, 무채색 초점 및 높은 정밀도를 포함합니다. 축외 설계는 초점이 더 이상 광축에 있지 않도록 보장하여 전통적인 포물선 거울에서 발생할 수있는 잠재적 인 장애물을 피함으로써 시스템의 소형화 및 유연성을 향상시킵니다. 또한, 축외 거울은 색수차 없이 시준 빔 또는 시준 발산 소스에 초점을 맞출 수 있으며, 구면 수차, 색수차, 위상 지연 또는 흡수 손실을 도입하지 않습니다.
축외 거울의 특정 적용에는 빔 시준, 초점 및 편향이 포함됩니다. 축외 포물선 거울은 250 nm-450 nm, 450 nm-20.0 ㎛ 및 800 nm-20.0 ㎛와 같은 광범위한 파장에 적합하여 펨토초 펄스 레이저에 특히 적합하다. 높은 정밀도와 무채색 특성으로 인해 축외 거울은 광학 기기 및 레이저 기술에 널리 사용됩니다.
축외 거울의 설계 및 제조에는 축외 거리, 축외 각도 및 표면 거칠기를 포함한 몇 가지 중요한 요소가 포함됩니다. 자동 시련 및 컴퓨터 지원 정렬 원리를 사용하여 축외 거울의 위치와 각도를 정확하게 측정하여 고정밀 제조를 보장 할 수 있습니다. 축외 거울의 표면 거칠기는 성능에 상당한 영향을 미칩니다. <50Å 또는 <100Å RMS와 같은 일반적인 표면 거칠기 매개 변수는 원치 않는 산란 된 빛을 줄이고 광학 성능을 향상시킬 수 있습니다.

오프 축 포물선 거울의 사양

소재	알루미늄 합금 6061-T6
차원 공차	± 0.1mm
두께 공차	0.0mm / -0.1mm
표면 품질	20/10
표면 정확도	RMS<λ/10@632.8nm
표면 거칠기	<150 Ra-2Ra>

Off Axis 포물선 거울 카탈로그

유형 번호.	직경 (mm)	반사 초점 길이 (mm)	초점 빔과 평행 한 원추형 구멍	코팅
OAP-08071	8	7	없음	보호 Al / Ag / Au
OAP-05051	12.7	12.7	없음	보호 Al / Ag / Au
OAP-05151	12.7	15	없음	보호 Al / Ag / Au
OAP-05241	12.7	24	없음	보호 Al / Ag / Au
OAP-05331	12.7	33	없음	보호 Al / Ag / Au
OAP-0521	12.7	50.8	없음	보호 Al / Ag / Au
OAP-10501	25.4	12.7	없음	보호 Al / Ag / Au

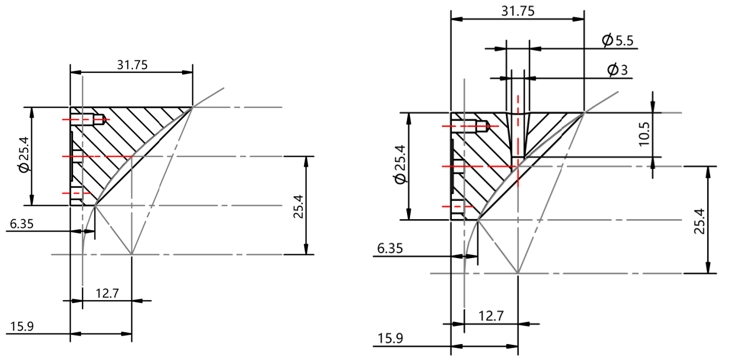

OAP-10502	25.4	12.7	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-1101	25.4	25.4	없음	보호 Al / Ag / Au
OAP-1102	25.4	25.4	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-110501	25.4	38.1	없음	보호 Al / Ag / Au
OAP-110502	25.4	38.1		보호 Al / Ag / Au
OAP-1201	25.4	50.8	없음	보호 Al / Ag / Au
OAP-1202	25.4	50.8	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-1301	25.4	76.2	없음	보호 Al / Ag / Au
OAP-1302	25.4	76.2	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-1401	25.4	101.6	없음	보호 Al / Ag / Au
OAP-1402	25.4	101.6	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-1601	25.4	152.4	없음	보호 Al / Ag / Au
OAP-1602	25.4	152.4	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-1801	25.4	203.2	없음	보호 Al / Ag / Au
OAP-1802	25.4	203.2	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-2101	50.8	25.4	없음	보호 Al / Ag / Au
OAP-2102	50.8	25.4	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-210501	50.8	38.1	없음	보호 Al / Ag / Au
OAP-210502	50.8	38.1	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-2201	50.8	50.8	없음	보호 Al / Ag / Au
OAP-2202	50.8	50.8	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-2301	50.8	76.2	없음	보호 Al / Ag / Au
OAP-2302	50.8	76.2	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-2401	50.8	101.6	없음	보호 Al / Ag / Au
OAP-2402	50.8	101.6	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-2601	50.8	152.4	없음	보호 Al / Ag / Au
OAP-2602	50.8	152.4	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-2801	50.8	203.2	없음	보호 Al / Ag / Au
OAP-2802	50.8	203.2	3mm 또는 맞춤형	보호 Al / Ag / Au
OAP-21001	50.8	254	없음	보호 Al / Ag / Au
OAP-21002	50.8	254	3mm 또는 맞춤형	보호 Al / Ag / Au
