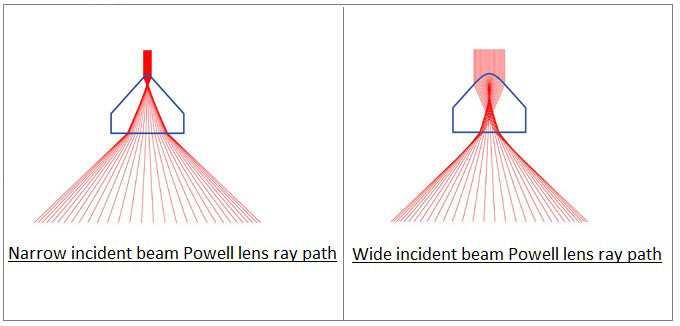

파월 프리즘은 레이저 빔을 균일 한 광 밀도, 우수한 안정성 및 우수한 선형성으로 직선으로 최적화하는 데 주로 사용되는 광학 라인 발생기 프리즘입니다. 복잡한 2 차원 비구면 디자인을 통해 중앙 영역의 빛을 줄이고 가장자리에서 빛을 증가시켜 광 경로를 재분배하여 균등하게 분포 된 에너지를 가진 직선을 형성합니다.
파월 프리즘은 레이저 빔을 균일 한 광밀도, 우수한 안정성 및 우수한 선형성으로 직선으로 최적으로 변환 할 수 있습니다. 중앙 핫스팟과 페이딩 에지가있는 가우스 빔을 생성하는 원통형 렌즈와 달리 파월 프리즘은 가우스 빔의 중앙 핫스팟 및 페이딩 에지 분포를 제거합니다. 균등하게 분포 된 에너지로 직선을 만듭니다. 전체 팬 각도는 5 °, 10 °, 20 °, 30 °, 40 °, 45 °, 50 °, 60 ° 를 포함한 표준 사양과 함께 1 ° 에서 120 ° 까지, 70 °, 80 °, 90 °, 110 ° 및 120 °.
사양 | 상업 사양. |
소재 | BK7, H-K9L 유리 융합 실리카 JGS-1 |
직경 | Ø9 ~ Ø15mm |
차원 공차 | ± 0.1mm |
표면 품질 | 60/40 |
표면 평탄도 | 1/4λ |
클리어 조리개 | > 희미한 85% |
각도 공차 | 2 아크 분 |
베벨 | <0.2mm x 45deg |
코팅 | 고객의 요청에 |
유형 번호. | 빔의 디아 | 팬의 각도 (°) | 직경 (mm) | 헤이오이트 (mm) | 소재 |
PW08GB-05 | 0.8 | 5 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-10 | 0.8 | 10 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-15 | 0.8 | 15 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-20 | 0.8 | 20 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-30 | 0.8 | 30 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-35 | 0.8 | 35 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-40 | 0.8 | 40 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-45 | 0.8 | 45 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-50 | 0.8 | 50 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-55 | 0.8 | 55 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-60 | 0.8 | 60 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-65 | 0.8 | 65 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-70 | 0.8 | 70 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-75 | 0.8 | 75 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-90 | 0.8 | 90 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-110 | 0.8 | 110 | 9 | 8 | BK7/융합된 실리카 |
PW08GB-120 | 0.8 | 120 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-05 | 1 | 5 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-10 | 1 | 10 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-15 | 1 | 15 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-20 | 1 | 20 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-30 | 1 | 30 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-35 | 1 | 35 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-40 | 1 | 40 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-45 | 1 | 45 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-50 | 1 | 50 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-55 | 1 | 55 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-60 | 1 | 60 | 9 | 8 | BK7/융합된 실리카 |
1 | 60 | 10 | 8 | BK7/융합된 실리카 | |
PW1GB-65 | 1 | 65 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-70 | 1 | 70 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-75 | 1 | 75 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-90 | 1 | 90 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-110 | 1 | 110 | 9 | 8 | BK7/융합된 실리카 |
PW1GB-120 | 1 | 120 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-05 | 2 | 5 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-10 | 2 | 10 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-15 | 2 | 15 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-20 | 2 | 20 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-30 | 2 | 30 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-35 | 2 | 35 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-40 | 2 | 40 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-45 | 2 | 45 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-50 | 2 | 50 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-55 | 2 | 55 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-60 | 2 | 60 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-65 | 2 | 65 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-70 | 2 | 70 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-75 | 2 | 75 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-90 | 2 | 90 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-110 | 2 | 110 | 9 | 8 | BK7/융합된 실리카 |
PW2GB-120 | 2 | 120 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-05 | 3 | 5 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-10 | 3 | 10 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-15 | 3 | 15 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-20 | 3 | 20 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-30 | 3 | 30 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-35 | 3 | 35 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-40 | 3 | 40 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-45 | 3 | 45 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-50 | 3 | 50 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-55 | 3 | 55 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-60 | 3 | 60 | 9 | 8 | BK7/융합된 실리카 |
3 | 60 | 10 | 8 | BK7/융합된 실리카 | |
PW3GB-65 | 3 | 65 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-70 | 3 | 70 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-75 | 3 | 75 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-90 | 3 | 90 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-110 | 3 | 110 | 9 | 8 | BK7/융합된 실리카 |
PW3GB-120 | 3 | 120 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-05 | 5 | 5 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-10 | 5 | 10 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-15 | 5 | 15 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-20 | 5 | 20 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-30 | 5 | 30 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-35 | 5 | 35 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-40 | 5 | 40 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-45 | 5 | 45 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-50 | 5 | 50 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-55 | 5 | 55 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-60 | 5 | 60 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-65 | 5 | 65 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-70 | 5 | 70 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-75 | 5 | 75 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-90 | 5 | 90 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-110 | 5 | 110 | 9 | 8 | BK7/융합된 실리카 |
PW5GB-120 | 5 | 120 | 9 | 8 | BK7/융합된 실리카 |
위치, 레이저 라인 발전기, 가공 정렬, 건물 목표 표시, 레이저 스캐닝 시스템 및 측정 장비에 사용됩니다. 생물 의학에서 자동차 조립, 초콜릿 칩 쿠키 생산에 이르기까지 다양한 머신 비전 응용 분야에 적용 가능합니다. 휴대 전화, 항공기 및 조선소의 군사 응용 프로그램 온라인 검사.
