이미지 센서의 차단 주파수

이미지 센서 (CCD, CMOS 등) 는 픽셀 어레이를 사용하여 도 1 에 도시된 바와 같이 대물 렌즈를 통해 물체에 의해 형성된 이미지를 샘플링하고 검출한다.

그림 1: 픽셀 어레이에 의한 신호의 샘플링 이미지 센서의 픽셀 크기가 p라고 가정하면, 시스템에 의해 측정 된 가장 높은 주파수 정현파 신호는 sin[2π(x/d)] 이며 공간 주기는 d, 공간 주파수는 ν(~) 입니다. c = 1/d. 샘플링 정리에 따르면, 이 신호를 정확하게 측정하기 위해, 하나의 공간 주기 동안 적어도 두 개의 픽셀이 필요합니다. 하나는 피크를 샘플링하고 하나는 골짜기를 샘플링합니다. 그러므로,

이미지 센서에서 픽셀 어레이를 사용할 때, 차단 주파수 (ν(~)c) 는 시스템의 최고 해상도를 결정한다. 신호 주파수가 차단 주파수 (ν(~)c) 보다 높으면, 샘플링은 불완전할 것이고, 샘플링된 값들의 세트는 신호를 완전히 결정할 수 없다. 컷오프 주파수 (ν(~)c) 의 역수 (2p) 는 이미지 센서에 의해 결정된 최소 분해가능한 길이이다.

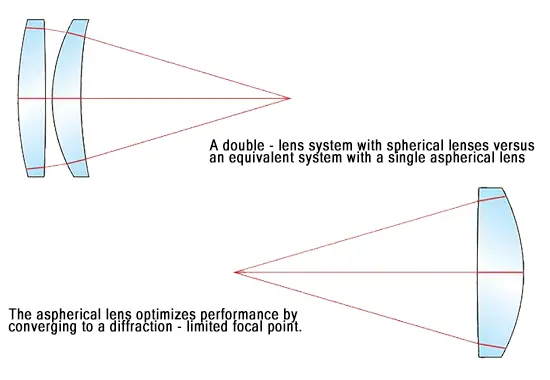

Bena Optics는 다음과 같은 CCD의 광학 부품을 제조합니다.구형과비구면 렌즈CCS 마이크로 렌즈뿐만 아니라이색 필터, 다른 사람들 중에서.
