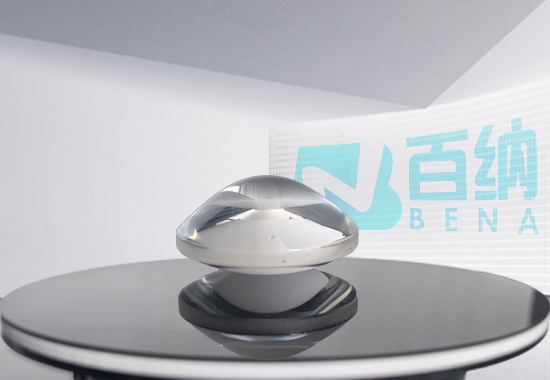

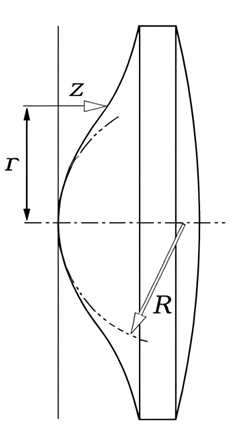

비구면 렌즈는 단순한 구형 표면을 갖지 않고; 대신, 특정 표현에 부합하는 회전 대칭적이고 매끄럽고 연속적인 비구면 표면을 갖는다. 이 디자인은 빛이 더 이상적인 경로에서 렌즈를 통해 이동할 수있게하여 수차를 줄이고 이미지 품질을 향상시킵니다. 비구면 렌즈의 곡률 반경은 중심축을 따라 변화하여 광학 품질을 향상시키고 필요한 광학 요소의 수를 줄이며 설계 비용을 낮출 수 있습니다.
구면 왜곡 제거: 구면 렌즈는 표면 모양을 최적화하여 구형 렌즈의 가장자리에서 왜곡을 효과적으로 줄이거 나 제거하여 이미지 품질을 향상시킬 수 있습니다.
강화 된 집중 능력: 구형 렌즈는 빛을 더 작은 지점에 집중시키기 위해 맞춤형 모양을 가질 수 있으므로 레이저 초점 및 광학 통신과 같은 응용 분야에 특히 적합합니다.
플랫 라이트 필드: 구형 렌즈는 조명 시스템 및 프로젝터에 이상적인 큰 축외 각도에서도 우수한 이미지 품질을 유지하면서 더 평평한 라이트 필드를 제공합니다.
다초점 기능: 표면 모양을 조정함으로써 비구면 렌즈는 스펙트럼 이미징 및 측정에 유용한 다양한 초점에 서로 다른 파장의 빛을 집중하여 다초점 기능을 달성 할 수 있습니다.
시스템 소형화 및 무게 감소: 아스팔머 렌즈를 사용하면 광학 시스템 설계를 단순화하고 필요한 렌즈 수를 줄여 시스템의 크기와 무게를 줄일 수 있습니다.
사양 | 상업 사양. | 높은 정밀도 사양. |
소재 | UV 유리 (석영, 융합 실리카) | |
VIS 유리 (쇼트, CDGM, HOYA 등) | ||
직경 | Ø5mm ~ Ø600mm | |
직경 허용 | ± 0.1mm | ± 0.05mm |
초점 길이 공차 | ± 2% | ± 1% |
표면 품질 | 60/40 | 40/20 |
집중 | <3 아크 min | <1arc min |
표면 정확도 | RMS <λ/60 | RMS<λ/150 |
표면 불규칙성 | 1/4λ | 1/10λ |
클리어 조리개 | > Dia의 85% | > Dia의 90% |
베벨 | <0.2mm x 45deg | <0.1mm x 45deg |
코팅 | 고객의 요청에 | |
광학 기기: 구형 렌즈는 망원경, 현미경 및 광학 측정 장치에 널리 사용되어 구형 수차를 줄임으로써 이미지 품질과 측정 정확도를 향상시킵니다.
레이저 시스템: 레이저 시준, 가공, 절단 및 용접과 같은 응용 분야에서 구형 렌즈는 레이저 시스템에서 탁월하며 빔 모양과 발산을 최적화하여 초점 효율성과 정밀도를 향상시킵니다.
광섬유 통신 시스템: 광학 모듈에서 비구면 렌즈는 신호 강도와 안정성을 향상시키고 초점 거리를 줄이며 전송 품질과 거리를 향상시킵니다. 또한 모드 간섭 및 누화를 최소화합니다.
이미징 시스템: 구면 렌즈는 대형 조리개, 광각, 어안 및 줌 렌즈에서 매우 중요하며 야간 투시경 고글 및 열 화상 카메라와 같은 장치의 가장자리 왜곡을 줄이고 이미지 품질을 향상시킵니다.
자동차 광학 시스템: 헤드 라이트 및 온보드 카메라에 사용되는 아스팔머 렌즈는 배광 및 이미지 품질을 향상시켜 야간 주행 안전을 향상시킵니다.
의료 안과: 안경과 콘택트 렌즈의 비구면 렌즈는 굴절 오류를 수정하여 더 명확한 시력을 제공합니다.
조명 시스템: 아스페릭 렌즈는 더 평평한 조명 필드를 제공하고 큰 축외 각도에서 이미지 품질을 유지하므로 조명 시스템 및 프로젝터에 이상적입니다.
다초점 기능: 표면 모양을 조정함으로써 비구면 렌즈는 스펙트럼 이미징 및 측정에 유용한 다른 지점에서 서로 다른 파장에 초점을 맞출 수 있습니다.
